Monday, December 2, 2019

Cách sử dụng phần mềm nạo chữ led cho quạt chạy chữ

Cách sử dụng phần mềm nạo chữ led cho quạt chạy chữ

Sản phẩm quạt led của shop : Phaidep123shop có sử dụng phần mềm nạp chữ cung cấp phần mềm cho khách hàng
dưới đây là hướng dẫn sử dụng
link tải phần mềm     Tại đây

Share:

Thursday, October 31, 2019

Cách tạo tín hiệu điều chế biên độ trong Lapview 2019


Cách tạo tín hiệu điều chế biên độ trong Lapview 2019

Trong Lapview khi thực hành có một số  vấn đề gặp phải như tạo tín hiệu điều chế biên độ , tần số và hoặc điều chế xung

Trên các trang hiện nay không đưa ra ví dụ về việc tạo tín hiệu dạng này vì vậy hôm nay mình đưa ra cách tạo tín hiệu điều biên các bạn cùng tham khảo.

Mình nhắc lại một chút ít về tín hiệu điều biên

Thứ nhất cần hiểu tín hiệu điều biên là gì?

Điều chế biên độ (hay còn gọi là điều biên, tiếng Anh: Amplitude Modulation, viết tắt là "AM") là một kỹ thuật được sử dụng trong điện tử viễn thông, phổ biến nhất là dùng để truyền thông tin qua một sóng mang vô tuyến. Kỹ thuật này là thay đổi biên độ của tín hiệu sóng mang theo biên độ của tín hiệu thông tin cần gửi đi, hay nói cách khác là điều chế sóng mang bằng biên độ theo tín hiệu mang tin. Ví dụ, thay đổi cường độ tín hiệu có thể được dùng để phản ánh các âm thanh được tái tạo lại bởi một người nói, hoặc để xác định độ chói của các điểm ảnh truyền hình. (Trái ngược với điều biên là điều tần, cũng thường được sử dụng để truyền âm thanh, trong đó tần số truyền được thay đổi; và điều pha thường được sử dụng trong điều khiển từ xa, trong đó pha của tín hiệu sóng mang được thay đổi)

Như vậy quan trọng trong tín hiệu điều biên là tần số sóng mang và tần số tín hiệu , và đặc trưng là độ sâu điều chế

Hôm nay mình hướng dẫn cách tạo tín hiệu điều biên trong Lapview
Tất nhiên vẫn phải mở Lapview

-      -Tiếp theo muốn tạo tín hiệu điều biên phải tạo ra tín hiệu cần điều chế là tín hiệu hình sin (KHÔI 1)

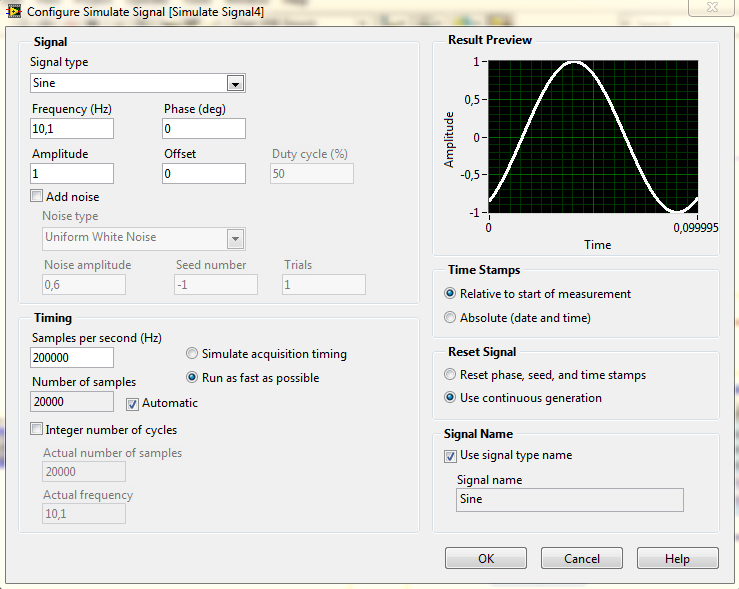

Sử dụng mở Signal processing >waveform generatioon> simulate signal

Lấy ra tín khối tạo tín hiệu sin

Share:

Đọc và vẽ ảnh trong Lapview 2019

Đọc và vẽ ảnh trong Lapview 2019

Như trong bài viết trước mình đã hướng dẫn các bạn về một công cụ để thêm hình ảnh âm thanh vào lapview rồi tuy nhiên có nhiều bạn không biết cách sử dụng nó như thế nào

bài viết hôm nay sẽ giải quết vấn đề đó
ví dụ:
chèn hình ảnh mô phỏng quá trình hoạt động của vật thể


 đầu tiên các bạn lấy ra hai VI đọc và vẽ hình ảnh là
tùy lựa chọn vào file ảnh mà chọn JPG hay PNG nhé

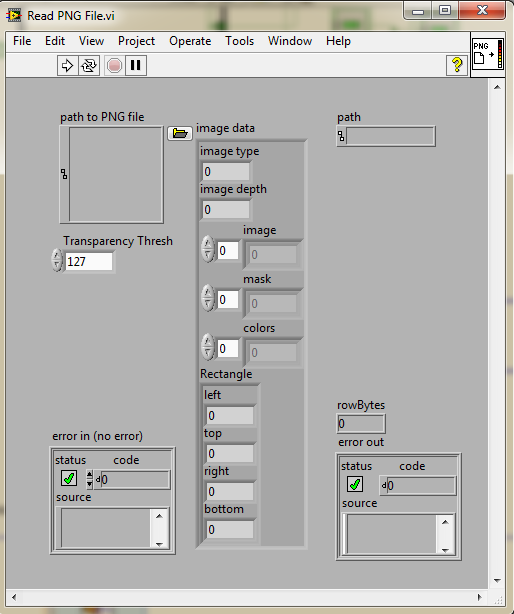

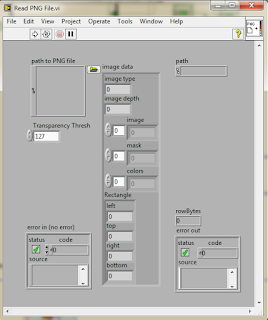

READ PNG file .vi



draw flattened pixmap.vi như hình vẽ



 Sau đó tiến hành kết nối hai VI
kết nối hai cổng có tên IMAGE DATA vào nhau như hình vẽ

trong READ PNG file .vi  kích đúp chọn file cần cho vào ( kích chuột vào hình biểu tượng mở file trong hình nha)


trong draw flattened pixmap.vi chọn cửa ra là New picture
 tuy nhiên nếu muốn hiển thị được ảnh các bạn phải chọn thêm một VI nữa để kết nối cổng ra New picture là
chúc các bạn thành công
Share:

Cách thêm hình ảnh vào lapview

Cách thêm hình ảnh vào lapview

Hôm nay mình sẽ hướng  dẫn các bạn cách thêm hình ảnh vào trong lapview phục vụ mô phỏng trong phần mềm công cụ này  nhằm tăng tính trực quan và sinh đông.


Share:

Friday, October 25, 2019

HƯỚNG DẪN VỀ SUB VI


HƯỚNG DẪN VỀ SUB VI

     Một VI gồm 3 thành phần chính là – giao diện Front Panel, sơ đồ khối, biểu tượng và phần kết nối.
Xây dựng Front Panel.
     Ta đi xây dựng giao diện Front Panel với các bảng điều khiển và hiển thị, chúng mô tả thiết bị đầu vào và đầu ra của VI. Bộ điều khiển bao gồm các núm (Knob), nút ấn, mặt số, các thiết bị đầu vào khác. Bộ hiển thị bao gồm các đồ thị (Graphs), LEDs và các hiển thị khác. Các bộ điều khiển mô phỏng các đầu vào của thiết bị và cung cấp dữ liệu vào sơ đồ khối của VI. Bộ hiển thị mô phỏng đầu ra của thiết bị ảo, hiển thị dữ liệu phát hoặc dữ liệu nhận của sơ đồ khối.
     Sử dụng Controls Paletteđể đưa các điều khiển và hiển thị vào giao diện Front Panel.
     Numeric Controls and Indicators.
     Có 2 đối tượng số hay được sử dụng nhất là điều khiển số và hiển thị số. Chúng được minh họa dưới hình vẽ sau:

Hình 1.27. Bộ điều khiển và hiển thị số
     Chúng ta có thể gõ hoặc thay đổi giá trị trong điều khiển số bằng cách kích chuột vào nút lệnh mũi tên tăng, giảm hoặc ta có thể kích đúp vào text box số để nhập số mới sau đó gõ phím Enter.

     Boolean Controls and Indicators.
     Việc sử dụng Boolean Controls và Indicator dùng để nhập và hiển thị giá trị đại số Boole (giá trị TRUE hoặc FASLE). Những đối tượng Boolean mô phỏng bao gồm: chuyển mạch, nút ấn, LEDs. Hầu hết các đối tượng dạng Boolean là các chuyển mạch dạng thẳng đứng và các LED tròn. Hình vẽ sau minh họa các đối tượng dạng Boolean.

Hình 1.28. Bộ điều khiển và hiện thị dạng Boolean
     Cấu hình cho các Controls và các Indicators.
     Bạn có thể cấu hình nhanh cho các Controls và các Indicators bằng cách sử dụng các phím tắt. Để truy cập vào menu shortcut đối với các điều khiển và hiển thị ta kích chuột phải vào đối tượng. Ví dụ, để cấu hình cho một nhãn ta kích chuột phải lên nhãn, để cấu hình cho hiển thị số ta kích chuột phải lên hiển thị số.

Xây dựng sơ đồ khối.
     Sơ đồ khối bao gồm các thành phần sau: nút (nodes), thiết bị đầu cuối (terminals), dây nối (wires) được minh họa trên hình vẽ sau:

Hình 1.29. Các thành phần trong sơ đồ khối
     Nút (Nodes)
     Các nút là các đối tượng nằm trong sơ đồ khối mà có các đầu vào đầu ra thực hiện một nhiệm vụ nào đó khi VI chạy. Chúng giống với các phát biểu, toán tử, hàm và chương trình con trong ngôn ngữ văn bản.
     Nút bao gồm các hàm, subVIs, các cấu trúc. Hàm có sẵn trong các phần tử có thể so sánh được với các toán tử, các hàm, các phát biểu. SubVIs là các VI được sử dụng trong một VI khác, giống với các chương trình con. Cấu trúc là một quá trình điều khiển các phần tử, giống với các cấu trúc tuần tự, các trúc lựa chọn (Case), For Loops, While Loops. Các nút cộng và trừ trong sơ đồ khối ở phần trên là các nút chức năng (Function nodes).
Kết nối các Terminal.
     Các đối tượng ở Front Panel xuất hiện ngay trên màn giao diện sơ đồ khối. Các thiết bị đầu cuối mô tả kiểu loại dữ liệu điều khiển hay hiển thị. Terminals là các cổng đầu vào và đầu ra dùng để thay đổi thông tin giữa giao diện Front Panel và giao diện sơ đồ khối. Terminals giống như các tham số và các hằng số trong ngôn ngữ lập trình văn bản. Các kiểu loại của terminals bao gồm terminal điều khiển và terminal hiển thị và terminal Node. Các terminals điều khiển và hiển thị thuộc về giao diện Front Panel điều khiển và hiển thị. Dữ liệu mà bạn nhập vào trong giao diện Panel điều khiển được đưa vào sơ đồ khối thông qua terminal điều khiển. Theo hình trên ta có, sau khi dữ liệu được đưa vào hàm cộng (Add) và hàm trừ (Subtract) nó sẽ tính toán theo công thức và được một giá trị mới giá trị này được đưa tới terminal hiển thị ở sơ đồ khối và sau đó đưa kết quả ra giao diện Front Panel.
     Dây nối (Wires)
     Bạn truyền dữ liệu trong sơ đồ khối thông qua các dây nối. Chúng giống như các biến trong ngôn ngữ văn bản. Mỗi một dây nối có một nguồn dữ liệu riêng, nhưng bạn có thể nói nó với một vài VIs hàm để đọc dữ liệu. Các dây nối có các màu, kiểu loại, độ dầy khác nhau, phụ thuộc vào kiểu loại dữ liệu. Ví dụ sau là các kiểu loại dây nối hay dùng.

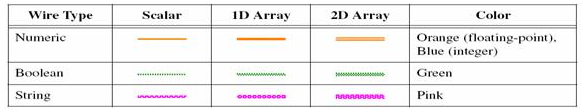

Hình 1.30. Bảng mô tả các kiểu dây nối
     Lưu đồ lập trình.
     LabVIEW hoạt động theo một mô hình lưu đồ để chạy các VI. Sơ đồ khối chỉ hoạt động khi có đầy đủ các tín hiệu đầu vào. Khi hoạt động kết thúc, nó chuyển dữ liệu đến đầu ra và chuyển đến đầu vào của Nút tiếp theo để thực hiện theo lưu đồ.
     Ví dụ: Chúng ta xem xét một sơ đồ khối của mạch cộng 2 số sau đó trừ cho 50. Trong trường hợp này, sơ đồ khối hoạt động từ trái sang phải, không phải là các đối tượng được đặt theo thứ tự mà là một trong các đầu vào của hàm trừ không đúng cho đến khi mạch cộng kết thúc công việc tính toán và chuyển dữ liệu tới mạch trừ. Chúng ta phải nhớ rằng một nút chỉ hoạt động khi có đầy đủ các đầu vào và cung cấp dữ liệu đầu ra khi mà hoạt động kết thúc. Sơ đồ khối mạch công và trừ có dạng


Hình 1.31. Sơ đồ khối bộ cộng và bộ trừ.

Share:

Hướng dẫn cách crack phần mềm Lapview 2013 đầy đủ



Hướng dẫn cách crack phần mềm Lapview 2013 đầy đủ

Sau khi các bạn đã cài đặt thành công phần mềm Lapview như mình đã hướng dẫn các bạn trong các bài viết trước , hôm nay mình hướng dẫn cách crack phiên bản này một cách hiệu quả cho các bạn , để sử dụng lâu dài nhé.

Share:

Thursday, October 24, 2019

Hướng dẫn cài đặt phần mềm Labview.

  Hướng dẫn cài đặt phần mềm Labview




Share:
